Порт RS-232C Сперва несколько сокращений:
Распай модемного кабеля Стандартная PC имеет два последовательных порта RS-232C: COM1 - 9 pin папа, COM2 - 25 pin папа. Внешний модем имеет последовательный порт 25 мама. Для подключения модема используются два вида кабелей: Host/DTE(9мама) >---> Модем/DCE(25папа) Host/DTE(25мама) >---> Модем/DCE(25папа) DB-25 DB-9 12...5 123...13 6..9 14..25

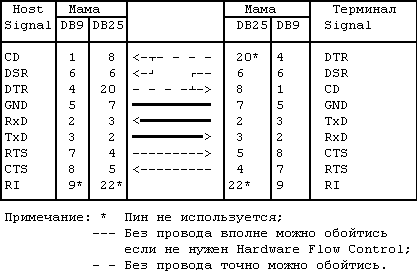

В случае кабеля 25 на 25 все устроено очень просто: все сигналы идут напрямую - один в один. Распай нуль-модемного кабеля Host/DTE(25мама) >---<Терминал/DCE(25мама) Host/DTE(9мама)>---<Терминал/DCE(25мама) Идея 1: все "симметричные" сигналы перекидываем крест-накрест. TXD-RXD, DTR-(DSR,CD), CTS-RTS, GND-GND Идея 2: Готов/Готов замыкаем на самом порту, и экономим провод. Если достаточно обнаглеть, то нам хватит 3 проводов. Если длина шнура приличная (больше нескольких метров), настоятельно рекомендуется использовать 4 провода - 2 витые пары, по одному земляному проводу в каждой. Кроме того, экономия проводов приведет к тому, что не будет работать Hardware Flow Control (DTR/DSR), придется пользовать Software (XON/XOFF). Фактически: 2 провода TxD на RxD, и третий - сигнальная земля. Локально, на самом порту замыкаем RTS-CTS, DSR-DTR и все это на DCD/DTR. Альтернативная картинка урезанного нуль-модема Виды коннекторов
Распай нуль-принтерного кабеля "Laplink" Распай кабеля под PLIP совпадает с тем, что используется широко известными коммуникационными программами pc-pc для MSDOS, и на- зывается "Laplink". 25папа <---> 25папа
ЗАМЕЧАНИЕ: Пины, помеченные
"*" не подключать. ВНИМАНИЕ: Говорят, что неправильно запаянный "Laplink" кабель может "сжечь" принтерный порт, и вообще весь контроллер ввода-вывода. Не может. Там только обычные TTL или CMOS входы/выходы, к тому же с ограничителями. Хотя кабеля все равно паять надо правильно. |
|
| ||||||||||||||||
|
