Строим беспроводную сеть на базе оборудования Neodrive

В нашей первой статье, посвященной беспроводным сетям, мы достаточно подробно рассказали о том, как установить и настроить беспроводную сеть IEEE 802.11b дома и в небольшом офисе с возможностью совместного доступа в Интернет, и другим сетевым ресурсам. Сегодня мы хотим несколько расширить эту тему, и познакомим вас с особенностями формирования сети IEEE 802.11g , работающей на скорости 54 Mbps , которая позволит в пять раз увеличить пропускную способность беспроводной сети.

Для наших экспериментов мы выбрали набор оборудования Neodrive , в который вошли две PCMCIA карты, поддерживающие протоколы IEEE 802.11b и IEEE 802.11g , а так же два USB контроллера, поддерживающие те же протоколы.

Все Wi - Fi устройства Neo Drive имеют стандартную комплектацию, включающую кроме собственно контроллера, CD с необходимым программным обеспечением и краткое руководство по установке.

Внешне PCMCIA контроллеры выглядят вполне традиционно, и отличаются друг от друга лишь цветом наклейки на корпусе. Внешняя, пластиковая часть, кроме встроенной антенны с коэффициентом усиления 2 dBi , включает два миниатюрных индикатора, отображающих статус питания и соединения.

Эти контроллеры рекомендованы в основном для использования в ноутбуках предыдущего поколения, не имеющих USB портов, либо в случае, если все имеющиеся USB порты заняты другими устройствами. Кроме того, теоретически, шина PCMCIA имеет несколько большую пропускную способность, что помогает увеличить скорость потока, однако, как показывает практика использования контроллеров IEEE 802.11g это увеличение либо не заметно, либо вообще отсутствует. Кроме этого, мы хотим обратить внимание на то, что PCMCIA контроллеры обеспечивают чуть больший радиус действия сети, позволив полностью устранить мертвые зоны в нашем офисе.

В свою очередь USB контроллеры являются более универсальным решением, позволяющим подключить их не только к ноутбукам, но и настольным компьютерам, значительно упрощая и ускоряя процесс конфигурирования беспроводной сети.

Представленные нам на тест USB контроллеры выполнены в едином стиле, однако, имеют различный размер, что связано с некоторыми архитектурными особенностями IEEE 802.11g контроллера, требующего несколько большее внутреннее пространство.

Особенности установки и производительность…

В целом процесс установки всех Wi - Fi контроллеров сводиться к установке программы, управляющей соединением, а так же драйвера. Первоначально мы полагали, что внешняя идентичность представленных устройств, подразумевает использование универсальной программы управления, однако, на самом деле, каждое из устройств использует свою оригинальную программу, которая позволяет в той или иной мере управлять соединением, настраивать систему безопасности и производить мониторинг, всего, что происходит в беспроводной сети. Другими словами, от используемой программы зависят особенности каждого из устройств.

Сразу отметим, что три из представленных контроллеров более чем типичны, и, по большому счету интересны только как простые и очень недорогие устройства, позволяющие быстро и просто сформировать несложную беспроводную сеть. И только, один, а именно USB IEEE 802.11g контроллер, отличается от всего, с чем нам приходилось встречаться ранее. Но давайте не будем забегать вперед, и рассмотрим все по порядку.

IEEE 802.11b контроллеры…

Итак, как вы уже поняли, в категории IEEE 802.11b устройств, представлено два контроллера, выполненных в PCMCIA и USB формате. PCMCIA адаптер основан на контроллере Realtek RTL 8180, управляется с помощью хорошо известной нам программы, по своему интерфейсу, частично напоминающей стандартные средства Windows без SP 2.

После инсталляции управляющей программы в системном трее появляется иконка «рак», которая обеспечивает быстрый доступ к управлению и конфигурирования беспроводной сети.

Прежде, чем перейти к установлению соединения, позвольте напомнить, что по умолчанию каждое новое беспроводное соединение используют для настройки встроенные средства Windows , что, в принципе не так уж плохо, однако не позволяет получить полный доступ ко всем ресурсам беспроводного соединения. Для отключения встроенных средств, и передачи прав управления фирменной утилите необходимо снять галочку с свойствах сетевого соединения.

Итак, теперь давайте посмотрим на возможности конфигурирования с помощью фирменной утилиты Realtek . Двойной клик по иконку в системном трее открывается окно, где пользователь может выбрать одну из имеющихся беспроводных сетей, и подключиться к ней.

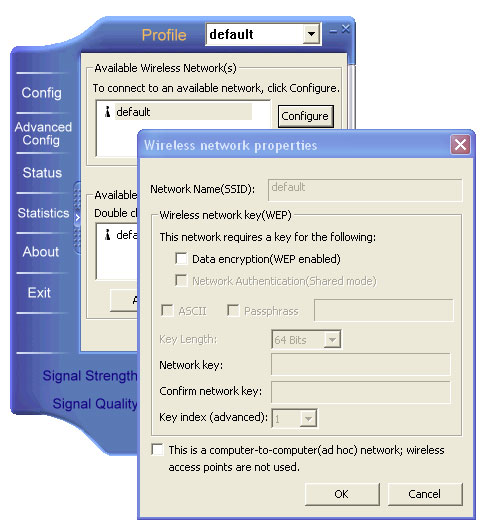

В случае необходимости создать новую сеть, или произвести индивидуальную настройку скорости и безопасности, необходимо нажать кнопку « Advanced », которая собственно и запускает утилиту конфигурирования. Интерфейс утилиты включает четыре основных раздела. Первый раздел « Config » в чем-то повторяет предыдущее окно, и позволяет конфигурировать выбранную беспроводную сеть.

Здесь же вы можете установить новую беспроводную сеть. Причем делается это очень просто. Для этого достаточно указать имя сети SSID , выбрать режим безопасности, а так же указать тип соединения, установив или сняв галочку внизу окна.

Дополнительно конфигурировать выбранную сеть можно в разделе « Advanced Config », где указывается канал для AD - Hoc соединения, режим экономии энергии, а так режим шифрования.

Остальные разделы носят исключительно информационный и статистический характер, и мы не хотели бы тратить на них время, единственное, на что очень хотелось бы обратить внимание, так это на отображение мощности и качества сигнала, причем как в режиме « Ad - Hoc », так и в режиме « Infrastructure ».

Теперь давайте рассмотрим особенности конфигурирования USB IEEE 802.11b контроллера. После установки программы конфигурирования с системном трее появляется соответствующая анимированная иконка, отображающая статус соединения и обеспечивающая доступ к основным функциям.

В целом утилита конфигурирования беспроводного соединения отличается от предыдущей, лишь организацией разделов и позволяет пользователю достаточно гибко настроить различные параметры соединения, включая режимы безопасности.

Среди приятных особенностей используемой утилиты, мы хотим отметить возможность создания профиля соединения, а так же быстро выбирать нужную сеть в радиусе действия вашего компьютера.

Теперь давайте перейдем к рассмотрению производительности беспроводного сетевого соединения по протоколу IEEE 802.11b , обеспечивающему скорость 11 Mbps .

Измерение скорости потока осуществлялось в двух режимах с использованием точки доступа и при прямом соединении. Все результаты приведены в Kbps .

Как вы можете видеть, при односторонней передаче данных мы наблюдаем незначительное преимущество USB контроллера, как в режиме Ad - Hoc , так и в режиме Infrastructure .

При двунаправленной передаче данных картинка чуть меняется, и PCMCIA несколько опережает USB контроллер.

IEEE 802.11g контроллеры…

Рассмотрев IEEE 802.11b контроллеры, пришло время рассмотреть особенности контроллеров IEEE 802.11g , обеспечивающих скорость до 54 Mbps , и начнем с PCMCIA адаптера.

Внешне утилита конфигурирования PCMCIA IEEE 802.11g контроллера очень похожа на ту, что используется с USB IEEE 802.11b контроллером, хотя и здесь не обошлось без особенностей.

Итак, первое, на что мы хотим обратить внимание, – развитая система мониторинга, отображающая статус текущего соединения, где помимо уровня и качества сигнала, отображается уровень шума, причем, для дополнительного удобства каждый из параметров может отображаться как в процентном отношении с динамическими пояснениями, так в dBm .

Еще одной особенностью, свойственной всем контроллерам IEEE 802.11g , является явное указание используемого протокола и скорости передачи. Как вы можете видеть, утилита конфигурирования позволяет вам использовать смешанный режим B / G или только G . Эта особенность особенно полезна при использовании в сети, как высокоскоростных клиентов, так и обычных, работающих на скорости до 11 Mbps , например, КПК.

И, наконец, последнее, и наиболее интересное устройство, – USB контроллер IEEE 802.11g . Дело в том, что благодаря оригинальному программному обеспечению, этот контроллер может работать как в качестве обычного беспроводного сетевого контроллера, так и в качестве точки доступа, обеспечивающей совместный доступ к Интернет и другим сетевым ресурсам.

После установки программного обеспечения в системном трее появляется анимированная иконка, изображение на которой зависит от текущего режима работы.

В режиме Wi - Fi контроллера

В режиме Wi - Fi точки доступа

Выбор режима осуществляется в основном окне утилиты конфигурирования, которая, кстати, по своему интерфейсу, заметно отличается от всего, что мы видели ранее.

Кроме выбора режима работы в главном окне мы можем выбрать необходимый контроллер (в случае если их в системе несколько) и произвести индивидуальную настройку каждого. Здесь же отображается список обнаруженных беспроводных сетей, параметры каждой сети и статус соединения (мощность и качество сигнала).

В принципе, в большинстве случаев, этих опций вполне достаточно, однако, если вы хотите произвести детальную настройку, или создать свою беспроводную сеть, то можете воспользоваться кнопкой « More Setting …».

Кстати, здесь мы обнаружили одну странную особенность. При соединении в режиме Ad - Hoc скорость обмена устанавливалась на уровне 11 Mbits , даже не смотря на то, что второй контроллер работал на 54 Mbits , что, как вы увидите ниже, сказалось на скорости обмена, однако в режиме точки доступа, этой проблемы не наблюдалось. Надеемся, что эта особенность связанна с использованием различных контроллеров, и при установке двух одинаковых устройств не будет проявляться.

Если контроллер работает в режиме точки доступа, то в окне дополнительных настроек появляется дополнительная опция, позволяющая настроить мост, для соединения с другим сегментом сети или организации совместного выхода в Интернет.

Теперь давайте поговорим о производительности. Здесь, PCMCIA контроллер показал вполне ожидаемые результаты, с пиковой скоростью обмена 20 Mbits в режиме Ad - Hoc и снижением в два раза в режиме точки доступа. А вот USB контроллер вел себя не однозначно. Так в режиме Ad - Hoc он показал результат всего 14 Mbits , что заметно ниже ожидаемого уровня. При этом в режиме точки доступа скорость была на уровне, и даже несколько превзошла PCMCIA контроллер, как при передачи в одном направлении, так и в обоих.

Заключение



Как вы могли заметить, NEODRIVE представляет достаточно интересный набор оборудования. И при минимальных затратах можно быстро, и главное просто, реализовать достаточно продвинутые беспроводные решения как для мобильных, так и для стационарных пользователей. Особенно нас порадовал последний USB контроллер, совмещающий в себе и Wi - Fi контроллер и точку доступа, заметно облегчающую процесс создания совместного доступа к другим сегментам сети, включая Интернет.
