Проектирование кабельных
систем ЛВС, вопросы стандартизации
Игорь Нос начальник проектно-сметного отдела
ЗАО СП "БелАВМ"
В настоящее время в нашей стране не существует нормативных документов, в полной
мере регламентирующих процесс проектирования кабельных систем локальных
вычислительных сетей (ЛВС), поэтому в своей деятельности проектировщики
используют, в основном, международные стандарты. Более полный перечень
стандартов приведен в конце статьи, однако, следует отметить, что
"основных" всего четыре:
TIA/EIA 568A — стандарт телекоммуникационных кабельных систем коммерческих
зданий;
TIA/EIA 607 — требования по заземлению и электрическим соединениям
телекоммуникационных систем коммерческих зданий.
Рассмотрим отечественные стандарты, которыми можно руководствоваться в процессе
создания кабельной системы ЛВС. Следует отметить, что они в большей степени
относятся к организационной стороне вышеупомянутого процесса.
Это, в первую очередь, ГОСТ 34.601-90 "Информационная технология. Комплекс
стандартов на автоматизированные системы. Автоматизированные системы. Стадии
создания". Согласно этому стандарту, процесс создания законченной системы
разбивается на ряд стадий и этапов.
Вначале формируются общие требования к системе (стадия "Формирование
требований") путем обследования объекта и выяснения потребностей будущих
пользователей, после чего создается техническое задание (ТЗ). ТЗ составляется в
соответствии с ГОСТ 34.602-89 "Информационная технология. Комплекс
стандартов на автоматизированные системы. Техническое задание на создание
автоматизированной системы", причем основную работу по подготовке ТЗ
выполняет Подрядчик совместно с представителем Заказчика.
Работы по проектированию выполняются на стадиях "Эскизный проект",
"Технический проект", "Рабочая доку-ментация". Кроме того,
на стадии ввода системы в действие должна быть разработана эксплуатационная
документация, представляющая собой, по существу, окончательный (полностью скорректированный
по результатам работ) вариант рабочей документации и, кроме того, включающая в
свой состав руководства по использованию и поддержке системы в процессе
эксплуатации. Полный перечень документов, включаемых в состав проектной и
эксплуатационной документации, приведен в ГОСТ 34201-89 "Информационная
технология. Комплекс стандартов на автоматизированные системы. Виды,
комплектность и обозначение документов при создании автоматизиро-ванных
систем".
Оформление текстовой документации ведется в соответствии с РД 50-34.698.90
"Информационная технология. Методические указания. Комплекс стандартов на
автоматизированные системы. Автоматизированные системы. Требования к содержанию
документов". Планы, схемы и чертежи выполняются в соответствии со стандартами
серии "Система проектной документации для строительства (СПДС)" (ГОСТ
21.xxx).
В общем, проект должен отвечать требованиям (не всем одновременно) стандартов:
ЕIА/ТIА-568А и/или ISO/IEC 11801, ЕIА/ТIА-569, ЕIА/ТIА-606.
Основным документом, определяющим принципы построения кабельных систем,
является стандарт EIA/TIA-568A. В нем даны рекомендации по проектированию,
составу и параметрам вертикальной и горизонтальной проводки, соединительных
шнуров, типу используемых соединителей.
Основные требования стандарта EIA/TIA-568A:
архитектура проводки — звезда;
максимальное число иерархических уровней проводки — 2;
соединения типа "шина" не допускаются;
осуществлять прокладку кабеля в соответствии с нормами единого Европейского
стандарта по уровням электромагнитных помех (EMI);
заземление должно удовлетворять требованиям, определенных в стандарте
EIA/TIA-607;
применяемые разъемы и соединители: для кабеля "витая пара" —
стандарт RJ-45, для оптоволоконных линий — соединители типа ST или SC;
допустимые к применению типы кабелей: экранированная и неэкранированная
"витая пара" и многомодо-вое оптоволоконый кабель с диаметром волокна
62,5/125мк;
Более подробную информацию о стандартах на проводку можно получить на серверах
Web (например, http://www. siemon.com).
На сегодняшний день существует практически один всесторонне развитый и
логически завершенный документ по администрированию инженерных инфраструктур
зданий — стандарт ANSI/TIA/EIA-606. Он содержит специфика-ции по
администрированию кабельных систем, трасс, помещений, а также систем заземления
и соединений, свя-занных с телекоммуникационными функциями. Вопросы
администрирования касаются как традиционных телекоммуникаций для передачи речи,
данных и изображений, так и других систем передачи сигналов в здании, включая
охранные системы, аудиотрансляцию, аварийную сигнализацию и системы
распределения энергии.
Стандарт призван обеспечить единообразную схему администрирования
телекоммуникационных систем независимо от работающих в них приложений. Кроме
того в нем содержатся инструкции по документированию и администрированию
телекоммуникационной инфраструктуры, полезные для владельцев зданий, конечных
пользователей, консультантов, подрядчиков, проектировщиков, монтажников и
управляющих-хозяйственников.

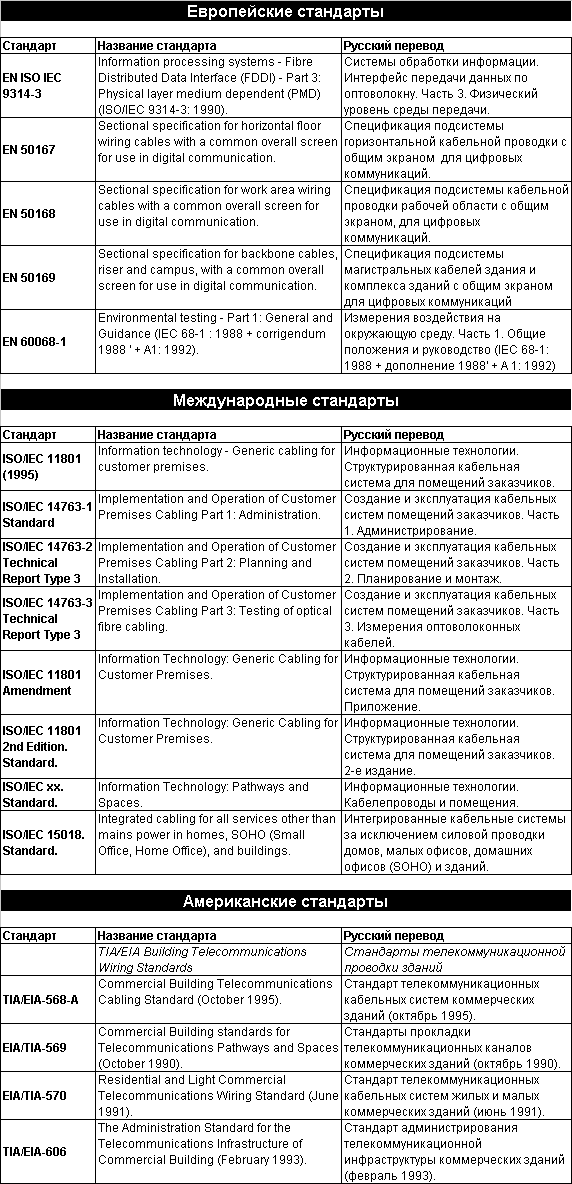

Существует три группы стандартов на кабельные системы зданий: американские,
международные и европейские. Они очень похожи друг на друга, так как за основу
были взяты американские требования. Различия между стандартами заключаются, в
основном, в терминологии.
Подробнее ознакомиться со стандартами в области создания кабельных систем, как
существующими, так и перспективными, можно на сайтах http://www.tiaonline.org (TIA), http://www.eia.org
(EIA), http://www.iec.ch (IEC), http://www.iso.ch
(ISO).
Следует отметить, что полных текстов вы не найдете — стандарты не являются
свободно распространяемыми продуктами, более того, их ежегодный тираж
ограничен.
В последнее время стало возможным приобретение комплекта телекоммуникационных
стандартов на CD по предварительному заказу.
