Понижение напряжения питания вентиляторов


Миргородский Максим, Небесная сеть


Вот уже несколько лет между Intel и AMD идет жаркая конкурентная война. А на войне, как известно, все средства хороши. Вот и пришли мы к тому моменту, когда рассеиваемой мощностью в 50Вт никого не удивишь. Причем, раньше процессоры Intel отличались умеренным тепловыделением, но выход Pentium 4 нарушил эту традицию. У процессоров AMD дела с нагревом обстоят еще хуже и переходный период наступил с момента выхода Athlon. Среди всего этого выгодно отличается Via, чей Cyrix 3 может работать вообще без вентилятора (с небольшим радиатором)! Следует отметить и работоспособность Pentium 3 и Celeron без вентилятора, но размеры радиатора при этом должны быть ужасающими. В боксовых версиях Celeron и P3 есть один плюс - вы покупаете с процессором такой кулер, который остужает именно данный конкретный кремний. Таким образом, с Celeron'ом 533 вам не придется использовать монстра, предназначенного для охлаждения гигагерцового процессора, следовательно, кулер будет не сильно шуметь. А что же AMD? А он не выпускает боксовых вариантов, что обязывает покупать вместе с каким-нибудь Duron 600, кулер, предназначенный для Athlon 1200 (возможно, в будущем, ситуация изменится). Почему обязывает? Да потому, что не во всех магазинах сегодня можно встретить нормальный выбор охлаждающих устройств. За пределами Москвы дела обстоят еще хуже. Практически все кулеры, специально предназначенные для Socket A, имеют мощный вентилятор, который очень сильно шумит. К счастью, выход есть. И заключается он в понижении напряжения питания для кулера. Как это сделать? Насколько при этом уменьшится шум? Насколько ухудшится охлаждение? С этим мы сейчас и разберемся.

Начнем со способа изменения напряжения. Коннекторы для вентиляторов бывают двух типов: PC Plug и Molex. PC Plug имеет четыре контакта:

PC Plug

Как видно, это 2 заземления, 12V и 5V. Стандартный вентилятор под этот коннектор имеет 2 провода: красный и черный. При этом красный провод кулера подключается к желтому от блока (12В), а черный контачит с любым из двух заземлений. Таким образом, чтобы получить 5V, достаточно просто красный провод вентилятора соединить с красным проводом блока питания, а черный оставить на своем месте. Итак, схема подключения:

5 Вольт

Чтобы получить 7В, нужно подключить красный провод к желтому, а черный к красному, тогда 5В уйдет на заземление и останется 7. Схема:

7 Вольт

Итак, все очень просто! Теперь о Molex Plug'е. Он имеет 3 контакта:

Molex

Переключить напряжение в этом случае не удастся, но ведь кто мешает нам соединить Molex вентилятор с PC Plug коннектором! Схемы получаются абсолютно идентичны прежним (провод сигнала не используем, остается 2, как и у PC Plug вентиляторов (у некоторых кулеров провод синего цвета заменен желтым). В этом случае есть один недостаток - мы лишаемся тахометра. Таким образом, переключать напряжение очень просто, но насколько изменится температура процессора... Читайте дальше.

Для опытов был взят кулер Thermaltake Chrome Orb. Использовалась версия с нашлепкой желтого цвета (Thermagon T905C). Спецификации:

  • Радиатор 69х45 мм;
  • Термосопротивление 0.81 C/W;
  • Вентилятор 43х25 мм (на подшипнике качения);
  • Скорость вращения 5500 RPM. Поток воздуха 22 CFM;
  • Уровень шума 29 dBa;
  • Тепловой интерфейс Thermagon T905C.

Thermaltake Chrome Orb

Заявленная скорость вращения вентилятора, поток воздуха и уровень шума характерны только для питания 12V. Этот кулер имеет Molex коннектор. Тестовая система:

  • Процессор: AMD Duron 650Mhz (запускался на 650 и 748Mhz);
  • Материнская плата: Giga-Byte GA 7IXE4 (чипсет AMD 750);
  • Память: 128Mb PC100 SDRAM;
  • Видео карта: ASUS v3800PRO tv in/out;
  • ЖМД: 13,6Gb Fujitsu MPE 3136AH;
  • Звуковая карта: Creative Sound Blaster Live! Value;

Бытует мнение, что так как в Socket A системах термодатчик установлен на материнской плате, а не в кристалле процессора, то результаты тестов кулеров будут не верны. Это не так. Посудите сами: какая разница между термодатчиком, встроенным в процессор, и термодатчиком, размещенном на материнской плате и вплотную прижатым к процессору? Безусловно, показания будут разными. Датчик Socket 370 будет более близок к реальной температуре ядра. Но ведь разница температур в разных режимах остается той же! Иными словами, если один кулер эффективнее другого в S370 на 2%, то и на Socket A эта разница тоже будет 2%.

Процессор на 20 минут загружался программой burnk6.exe из набора CPU Burn. Максимальная температура измерялась программой Motherboard Monitor 5.04. Температура окружающей среды была равна 20оC. Тестирование с закрытым корпусом проводилось, чтобы показать как работает cooler в более экстремальных условиях. Все дополнительные вентиляторы отключались. Сразу о шуме. Как вы уже понимаете, начитавшись различных обзоров - случается, что кулер сильно шумит. Что же мы получаем на 7В? Значительное снижение шума! Его уже практически не слышно на фоне винчестера и других вентиляторов. Разницы между 7 и 5V мне услышать не удалось (оба режима очень тихие). Посмотрим на результаты с Duron'ом 650:

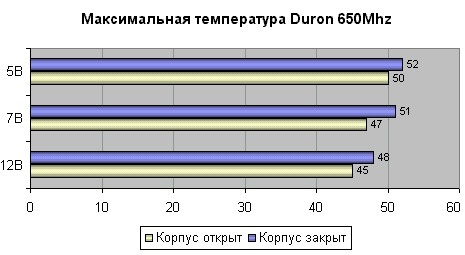

Максимальная температура Duron 650Mhz

Мы видим небольшое повышение температуры при огромном понижении скорости вращения вентилятора. Система работала стабильно на всех режимах. Теперь посмотрим на результаты, полученные при разгоне процессора до 748Mhz (напряжение процессора не поднималось):

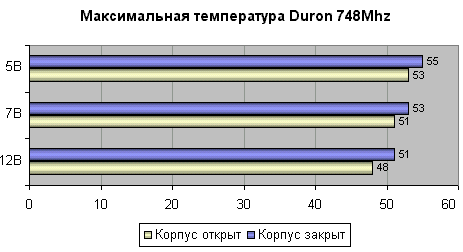

Максимальная температура Duron 748Mhz

Вот тут-то все и началось. При 12В система работала без проблем. На 7V мне все же удалось поймать компьютер на том, что он один раз завис. Правда, это могло быть простой случайностью (программной ошибкой)... В целом, система сохраняла стабильность. При напряжении 5V зависания участились. Все тесты на стабильность проводились с закрытым корпусом и выключенными дополнительными вентиляторами. Также, не забывайте, что датчик расположен на системной плате и может показывать на 5-10 градусов более низкую температуру, чем внутри процессорного кристалла.

Дополнительные вентиляторы


Многие опасаются ставить дополнительные вентиляторы, полагая, что они только добавят шума. Это заблуждение. Я пробовал запустить свой (noname, 80x80) от внешнего блока питания в абсолютной тишине. Шум был очень незначительный. Что касается температуры, то по моим исследованиям в системном блоке с одним дополнительным вентилятором, расположенным недалеко от процессора, температура последнего всего на 0-1 градус была выше, чем без доп. вентиля и с открытым кейсом. Традиционный вопрос: как его ставить (на всасывание или выдувание)? Практически без разницы. В обоих случаях терморежим процессора был одинаков (я, все же, себе поставил на выдувание воздуха, т.к. температура других устройств в этом случае была ниже (субъективно). Естественно, все вышесказанное не может относиться к вентиляторам всех производителей и размеров.

Смазка


Кулеры, как и все механические детали, подвержены старению. Со временем шум, издаваемый ими, становится неравномерным и сильным. Я рекомендую примерно раз в полгода отклеивать наклейку с задней стороны вентилятора и капать в специально отведенное отверстие немного качественного машинного масла. Обращу внимание, что если масло будет плохим, то вы рискуете получить еще больший шум. Много масла не лейте и после процедуры обязательно заклеивайте тыльную сторону наклейкой, иначе масло может разбрызгаться по всему корпусу. В самых запущенных случаях требуется более кардинальный подход. Если кулер стоит не больше 2 долларов, очень сильно бренчит, обычная смазка не помогает и вы его собрались выкинуть, то можно попробовать его разобрать и смазать подетально (дорогие кулеры лучше не разбирать, т.к. они могут иметь сложную и хрупкую конструкцию). Чтобы вентиль разобрать, необходимо потянуть вверх лопастную часть и отделить ее от основания. Никаких ножов, молотков, пассатиж! Лопастная часть должна отойти от небольшого усилия руки. Внутри кулера могут быть намотаны различные инородные предметы в виде волос и пыли. Их необходимо удалить. Автор не несет ответственности за сломанные вентиляторы в результате попыток их смазать.

Выводы:


Можно посоветовать понизить напряжение Chrome Orb только владельцам Duron'ов с частотой равной или ниже 700Mhz. Понижать его ниже чем 7 Вольт не стоит, может и просто не стартануть. Температура процессора при понижении напряжения изменится незначительно, всего на 2-3 градуса, но надо помнить, что и эти градусы могут повлиять на стабильность не в лучшую сторону. В любом случае, их можно чем-либо компенсировать. Например, установкой дополнительного вентилятора. Эта манипуляция позволит значительно снизить шум системного блока, но не забывайте, что шумит там еще множество других вентиляторов и устройств...
